一、DN40国产标准空气源热泵气候补偿器工作原理

室外温度发生变化时，DN40国产标准空气源热泵气候补偿器通过对电动调节阀开度进行调节，使用户供水温度时刻随室外温度变化而自动调节，使供热量与耗热量时刻处于平衡状态，避免了供水温度过高导致热量浪费，以达到用户室内温度相对稳定舒适的目的。

DN40国产标准空气源热泵气候补偿器是专用于热泵系统的一款气候补偿器，是标准气候补偿器的升级版。

二、DN40国产标准空气源热泵气候补偿器技术参数

1.尺寸：500mm*400mm*160mm

2.材质：1.5mm冷轧铁皮，喷塑

3.电源：AC220V±10%

4.工作环境：0~40℃，IP54，湿度≤40%，温度0~30℃，低粉尘，低电磁干扰，无振动

5.安装方式：壁挂式安装

6.控制精度：0.5%

7.产品重量：14kg

8.DN40国产标准空气源热泵气候补偿器安装方式：壁挂式安装，距离配电柜≥1.5m

对于间供系统，室外温度降低时，DN40电动两通阀开度自动增大，使进入换热器的热源流量加大；室外温度升高时，DN40电动两通阀开度自动减小，使进入换热器的热源流量减小；对于旁通安装，逻辑正好相反。

9.适用场合：间供式锅炉房采暖系统、锅炉房热交换站、小区热交换站

三、DN40国产标准空气源热泵气候补偿器功能简述

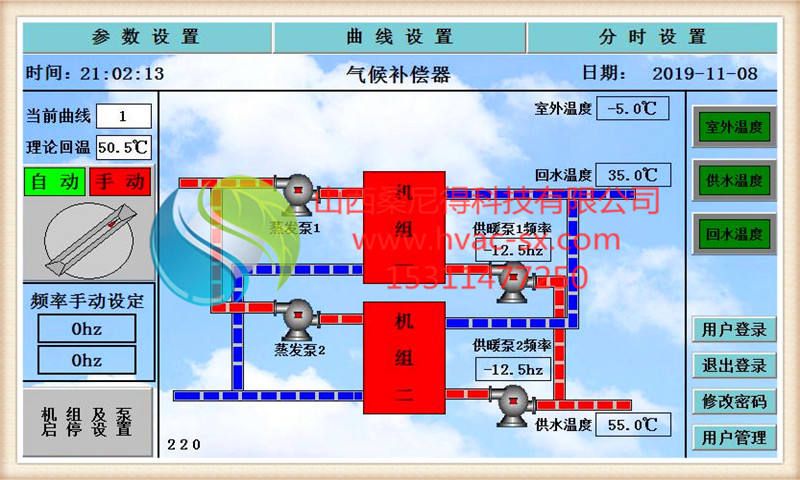

1.7寸彩色触摸屏人工对话界面，操作简单，汉语图文仿真显示；

2.DN40国产标准空气源热泵气候补偿器采集室外温度、供水温度、回水温度、阀门开度；

3.DN40国产标准空气源热泵气候补偿器具有管理员、操作员、负责人三级操作权限，防止越权操作而导致供热事故；

4.支持手动阀门设定开度；

5.具有4条“室外温度-供水温度”补偿曲线；

6.支持按时间段选择补偿曲线，分别为按年月日选择、按一周七天选择、按一天24小时选择，并且具有优先级；

7.支持传感器数据在线校正，免去现场传感器校正工作；

8.支持多种阀门安装方式，分别支持直通位置逻辑和旁通位置逻辑；

9.DN40国产标准空气源热泵气候补偿器支持控制供水温度和控制回水温度两种控制方式；

10.DN40国产标准空气源热泵气候补偿器具有回水低温保护功能，防止系统末端温度过低而产生供热事故；

11.支持历史数据查看，系统默认历史存盘周期为10分钟一次，用户可以自行调节历史数据存盘周期；

12.支持运行曲线查看；

13.具有数据超上下限报警功能；

14.具有数据断电保持功能，控制器断电重启后无需再次设定运行参数；

15.支持数据远程监控平台，具有远程通信端口；

16.支持modbus标准协议，具有开放端口。

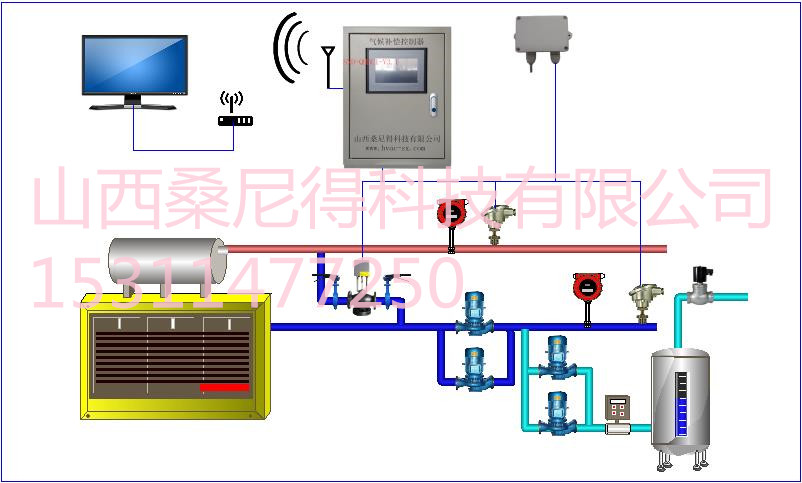

四、DN40国产标准空气源热泵气候补偿器配套设备

1.DN40国产标准空气源热泵气候补偿器专用室外温度传感器

量程：-50℃~50℃；信号模式：4~20ma；感温元件：pt100；安装位置：室外壁挂。

作用：采集室外温度。

2.DN40空气源热泵气候补偿器专用水温传感器

量程：0℃~100℃；信号模式：4~20ma；感温元件：pt100；插深：50mm。

作用：采集供回水温度。

3.DN40空气源热泵气候补偿器专用电动调节阀

供电方式：AC24V；信号模式：0(2)~10V/0(4)~20ma；作用：调节进入板式换热器的流量大小。

4.串口服务器

功能：以局域网网线方式实现就地与远程同步通讯。

5.GPRS-DTU

功能：以广域网无线方式实现就地与远程同步通讯。

五、DN40国产标准空气源热泵气候补偿器实例分析节能分析

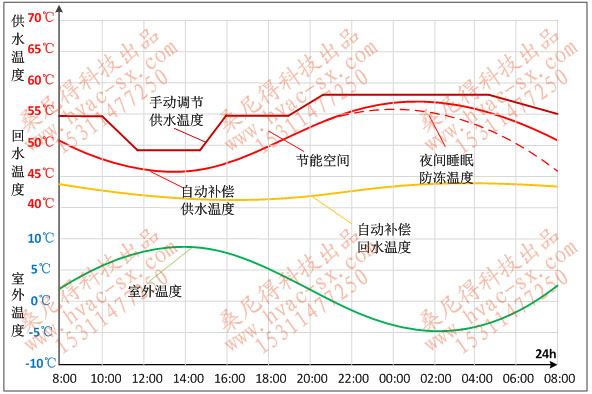

红色折线：传统人工手动控制；

红色曲线：热泵气候补偿器自动温度补偿控制；

黄色曲线：热泵气候补偿器自动状态回水温度；

绿色曲线：室外温度变化曲线；

DN40国产标准空气源热泵气候补偿器实例分析自动温度补偿控制模式下，供水温度实时跟踪室外温度变化，保持回水温度与室内温度相对稳定平滑过渡，红色折线与红色曲线之间包围的面积为气候补偿节能空间。红色折线为传统司炉工24小时内手动调控4次的效果，由图可知，与热泵气候补偿器实例分析控制不具有可比性。

六、DN40国产标准空气源热泵气候补偿器实例分析

天津幸福家园小区供热面积123456平米。

冬季供热时长从11月15日至3月15日，共计120天，冬季室外平均温度-1.6℃。

在未进行节能改造前，供热时间段内，随着气候环境变化，室内温度在19℃至22℃之间波动。节能改造后，室内温度在18.5±0.5℃，即室内温度在18℃至19℃。

节能改造前，该小区每个供暖季消耗天然气1234560m3，已知该区域天然气价格为2.8元/GJ；则节能改造前该小区每个供暖季采暖费用为3456768元，安装热泵气候补偿器节能改造后，供暖季节约燃气费用总额为311109元。

由此可见，对于一般供热小区，仅仅需要一个供暖季即可将投入的改造成本收回。
