一、空调气候补偿器是什么

空调系统由冷却塔、冷却泵、冷冻泵以及制冷主机组成，在夏季制冷工艺中，机组以逆卡诺循环进行工作，即将热量从室内运输至室外的过程，在这个过程中冷冻水经过用户室内后温度升高，冷却水经过冷却风机后温度降低。常规空调控制系统中，制冷主机、冷却塔以及循环泵都以固定的功率进行输出，并未随着室外温度变化而变化。空调气候补偿器就是专门用于根据气候变化控制制冷主机及各电机的功率输出的一款专用节能设备。

一、空调气候补偿器工作原理

通常情况下，中央空调系统冷冻水供水温度一般在7~10℃，回水温度一般在12~15℃。在实际运行中，供回水温度基本保持不变，而用户对室内温度的控制一般通过室内温控器控制风机盘管风量及扫风时间，这时，就有可能使用户室内温度过低而导致行为浪费现象的发生。空调气候补偿器可以根据室外温度变化控制供水温度，从上游根本上控制室内冷量供应量。

空调气候补偿器是专用于空调系统的气候补偿器，是标准热力气候补偿器的升级版。

当室外温度升高时，冷冻水旁通电动调节阀开度减小，进入蒸发器的冷冻水流量增大，冷负荷增大，主机工作时长增加；当室外温度降低时，冷冻水旁通电动调节阀开度增大，进入蒸发器的冷冻水流量减小，冷负荷减小，主机工作时长减少。

二、空调气候补偿器技术参数

1.空调气候补偿器尺寸：500mm*400mm*160mm

2.材质：1.5mm冷轧铁皮，喷塑

3.电源：AC220V±10%

4.空调气候补偿器工作环境：0~40℃，IP54

5.空调气候补偿器安装方式：壁挂式安装

6.空调气候补偿器控制精度：0.5%

三、空调气候补偿器功能简述

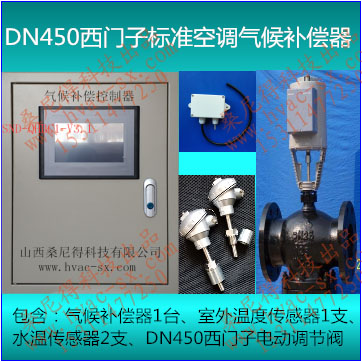

1.空调气候补偿器采集中央空调系统的冷冻水供回水温度、室外温度、冷冻水旁通管道阀门开度；（对于综合监控系统，可以增加冷冻水循环泵频率、冷却水循环泵频率、风机频率、冷却水供回水温度等）

2.支持设定传感器量程、反馈校正、报警上下限设定，支持阀门自动状态时的动作上下限，支持选择阀门安装位置，支持选择控制供水温度或者回水温度，支持系统时间校正。

3.空调气候补偿器支持不同时间段的曲线号选择，当系统时间运行到设定时间范围时，按照该时间段所选择的曲线号进行自动逻辑控制。

4.支持四条温度补偿曲线，每条曲线具有12组“室外温度-出水温度”补偿对应关系点。

5.在此基础上，空调气候补偿器支持定制冷冻泵循环泵变频控制，支持定制冷却泵循环泵变频控制，支持补水泵变频补水控制，支持水箱自动给水控制，支持系统压力安全泄压控制。
